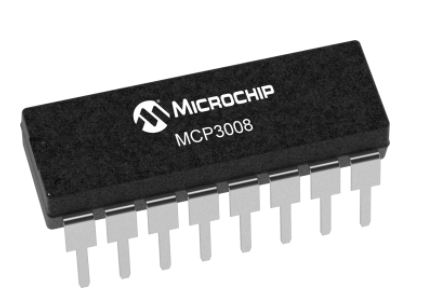

▶ MCP3008 A/D 컨버터
MCP3008은 마이크로칩 테크놀로지의 8채널 (아날로그 입력), 10비트 A/D 컨버터 칩이다.
MCP3008은 2.7V ~ 5.5V의 전압 범위 내에서 작동한다.
MCP3008의 아날로그 입력은 프로그래밍으로 설정이 가능하다.
(single-ended or pseudo-differential pairs)
MCP3008의 아날로그 입력 신호에 대한 샘플링은 VDD 5V에서 최대 200ks/s, VDD 2.7V에서 최대 75ks/s이다.
MCP3008은 SPI 프로토콜을 지원하여 외부 장비, 예를 들어 라즈베리 파이와의 SPI 통신이 가능하다.
SPI 통신 속도는 최대 200kb/s까지 가능한 걸로 MCP3008 데이터 시트에 기술되어 있다.
아래는 MCP3008 데이터 시트에 기술되어 있는 핀 별 기능을 나타낸다.
- CH0 : Analog Input
- Ch1 : Analog Input
- Ch2 : Analog Input
- Ch3 : Analog Input
- Ch4 : Analog Input
- Ch5 : Analog Input
- Ch6 : Analog Input
- Ch7 : Analog Input
- DGND : Digital Ground
- CS/SHDN : Chip Slelect/Shutdown Input
- DIN : Serial Data In
- DOUT : Serial Data Out
- CLK : Serial Clock
- AGND : Analog Ground
- VREF : Reference Voltage Input
- VDD : 2.7V ~ 5.5V Power Supply
